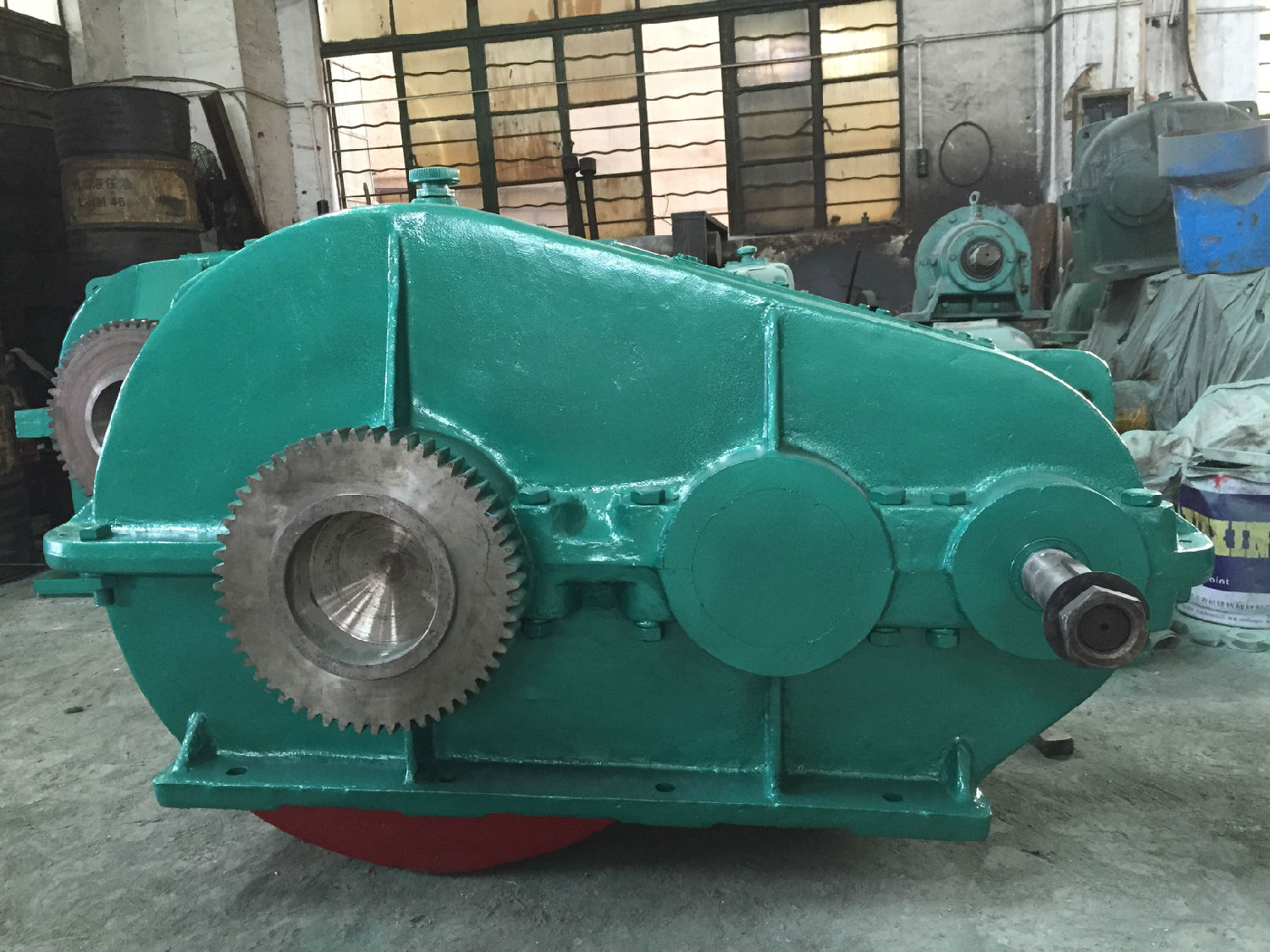

圓柱體齒輪減速機做圖流程：

1、先要掌握齒輪減速機的每個主要參數；

2、掌握之后就可以剛開始繪制了,先繪制減速機的主動軸和從動軸；

3、繪制減速機的傳動齒輪和擋油環； 　　

4、繪制齒輪減速機中的滾動軸承,必須注意軸的方位和精準定位；

5、繪制減速機軸承端蓋；　

6、繪制減速機內的填充料和悶蓋；

7、繪制減速機箱體；

8、繪制箱體主觀性圖；

9、繪制箱體側視圖；

10、繪制機蓋；

11、繪制減速機軸套和從動軸的主、側視圖；

12、繪制減速機上的聯接地腳螺栓；

13、繪制減速機內部細微又重要的透氣性塞,墊圈,油位表,螺塞和墊圈；

14、工程圖紙需要標明每個規格；

15、標明編件號,填好統計表,菜單欄和技術標準；

16、把工程圖紙再查驗描深。

  之上便是齒輪減速機的繪圖流程，必須技術專業的對減速機了解的技術工程師來開展繪制，要不然繪制起來也會很不便。
